Грид с объединяемыми ячейками данных

Delphi , Компоненты и Классы , TStringGrid и TDrawGrid

Оформил: DeeCo

Автор: Михаил Зайкин

Опробовав замечательные MSHFlexGrid, ObjectiveGrid и получив пару десятков вопросов “а почему…”, “а как..”, и замечаний “а вотя я …, а он не…” решено было, что пусть грид будет поглупее, попроще, зато пользователь будет в полной мере контролировать структуру таблицы.

2. Что было сделано.

• mmNone – объединение не производится, MergeCells всегда возвращает nil
• mmByCol – объединяются клетки внутри одного столбца, из заданного для объединения диапазона используется его левая часть
• mmByRow – объединяются клетки внутри одной строки, из заданного для объединения диапазона используется его верхняя часть
• mmFree - объединяются клетки в любых диапазонах

Определен класс-диапазон:

TMZRange = class(TObject)
private
  FOwner: TMZMergeStringGrid;
  FRect: TGridRect;
  function GetValue: string;
  procedure SetValue(Value: string);
public
  constructor Create(AOwner: TMZMergeStringGrid;
    Range: TGridRect);
  function Contain(ACol, ARow: integer): boolean; overload;
  function Contain(ARect: TGridRect): boolean; overload;
  function Intersect(ARect: TGridRect): boolean;
  function Visible: boolean;
  function VisibleRect: TGridRect;
  property Rect: TGridRect read FRect;
  property Value: string read GetValue write SetValue;
end;

Небольшие пояснения:

• Contain – содержит ли внутри клетку (диапазон)
• Intersect – пересекается ли с диапазоном
• Value – значение. В качестве оного используется значение левой верхней клетки. Данные в остальных клетках не изменяются.
• VisibleRect – видимая часть диапазона

Остальное, думаю, понятно.

Часть полей и функций была напрямую скопирована из приватной секции TCustomGrid.

function MergeCells(ARect:TGridRect):TMZRange

– пытается произвести объединение заданного диапазона и возвращает указатель в случае успеха и nil в противном случае.
Отказ функции может быть в следующих случаях:

1. MergeMode=mmNone
2. заданный диапазон включает только одну ячейку
3. диапазон задан не с левого верхнего угла
4. такой диапазон уже есть
5. заданный диапазон конфликтует с уже имеющимися

function Range(ACol,ARow:integer):TMZRange

– диапазон, содержащий ячейку, nil – в случае отсутствия оного.

procedure SplitAllRanges

function SplitRange(ACol,ARow:integer):boolean

function SplitRange(rng:TMZRange):Boolean

– уничтожение диапазонов

property Ranges[Index:Integer]:TMZRange

property RangeCount:integer

– понятно

property RangeValue[ACol,ARow:integer]:string

– значение диапазона. Если не существует диапазона, включающего данную ячейку, возвращается Cells[ACol, ARow]

property MergeMode:TMergeMode

– понятно

Переписаны методы Paint и DrawCell.

• убрана неиспользуемая теперь переменная LineColor
• в DrawCells убраны все вызовы DrawFocusRect
• основном коде метода убран четвертый вызов DrawLines
• в конце процедуры сами рисуем рамку фокуса DrawFocusRect

1) Рисуем границы.

Работаем мы не с фиксированными ячейками. Если ячейка не принадлежит ни одному диапазону – рисуем все ее границы. В противном же случае, внутри диапазона границы стираем, внешние же, напротив, пожирнее.

2) Рисуем содержимое ячейки.

Сначала рассчитываем размер области вывода, затем выводим текст. Все просто.

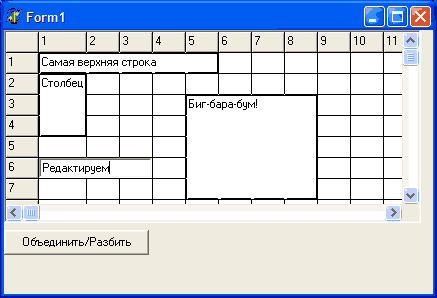

3. Использование компонента.

4. Недостатки компонента.

1. Событие OnCellDraw отсутствует. Но нам оно и не было нужно. Хотя… Диапазоны разным цветом можно было бы…
2. Содержимое диапазона отрисовывается при каждом вызове DrawCell для ячейки диапазона. Т.е. если на экране видно 100 ячеек диапазона, столько и будет и отрисовок. Ну и еще поскроллируйте туда, обратно.…
3. Нет переноса слов.
4. Нет выравнивания. Да, это Вам не Ексель.
5. Когда курсором бегаем по гриду, пересекая объединения, замечаем разрывы на правой и нижней границе.
6. И самое неприятное. Попробуйте поверх окна с гридом (не важно, в runtime или designtime) повозить другое окно. Или размеры окна примера поизменять. Вот такие вот артефакты. Их появление связано с тем, что, собственно, большого опыта по написанию именно визуальных компонент у меня нет.

Вот так вот. Надеюсь, эта тема будет интересна не только новичкам, но и продвинутым программистам.

Статья 'Грид с объединяемыми ячейками данных' описывает создание компонента TStringGrid с функциональностью объединения ячеек данных в различных направлениях (столбца, строки или произвольном диапазоне) и предоставляет пример его использования.
